ALCの特性・構造を理解する 雨漏りしないための補修塗装工事とは?

By ALC, シーリング(コーキング), タイル, 外壁, 防水担当の日誌

今回のブログも、前回書きましたお客様宅のお話です。

1階がお店で、陸屋根の上にオーナー様のご自宅があるこちらの建物。

今回は、ALC壁の塗装について書きたいと思います。

〔前回のブログです〕

塗装、防水、カバー工法、長尺シートの大規模改修

ALCは地震に強いと言われていますが、それにはさまざまな理由や、ALCだからこそ気をつけなければならないことがあるのです。
今回、施主様はALCの特性を理解した塗装材や防水材をご選択なさいましたので、そちらについてご紹介します。

ALCとはどんな建材なのか

ALCとは、「Autoclaved Lightweight Concrete」の略称です。日本語訳をすると「高温高圧蒸気養生された軽量気泡コンクリート」。
外壁材として使用できる素材でありながらも、軽いため地震などの揺れに強く、建物の外壁材として重宝されています。



ところが、このALCには大事な決まり事が一つあるのです。
それは、仕上げの際に皮膜=表面のコーティングをしなければならないということ。

外壁の中に水が入り混まないように、塗装やシーリングなどをして皮膜を施すことが必要なのです。

なぜならば、ALCの中身は軽石のようになっており、中身がむき出しになると水を吸って柔らかくなります。

シリアルに牛乳をかけると柔らかくなりますよね。それと同じです。
そのため、ALCは亀裂が入ってもダメ、シールが剥げてもダメ、塗膜が剥がれてもダメ。
さらには、エアコン用に外壁に穴を開けるのはもってのほかなのです。

〔関連記事:ALC塗装について〕

ALC塗装



ALCは地震に強いけど割れやすい?

さらには、このALCは割れやすい素材でもあります。
先ほど「地震に強い」と書いたのに、割れやすいというとおかしな感じですよね。
実はALCが地震に強いと言われているのは、軽さが理由です。
地震が起きても、建物自体が軽いため揺れが少ない…というのが「地震に強い」という表現となります。



ALCは、パネルとパネルの間に、60ピッチくらいにシーリングを打って、壁を壁の隙間を繋ぎ、建物のムーブメントについて行けるようにすることで、割れにも対応することが可能となるのです。しかし、ALCで施工されるお客様が全て細かにシーリングを打っているかといいますと、そうではありません。
ALCの特徴を知らずに、シーリングをあまり打たず、ALCを採用しているお宅をみかけます。

先日も、自宅そばにスーパーがあるのですが、まだ建って3年くらいにもかかわらず、すでに補修の跡が見られました。
外からみると、ALCの建物であることが分かりますので、きっとどこかで雨漏りでも発生したのでしょう。
あまりシーリングも打っていないからこそ、建物のムーブメントについていけず割れなどがでたのかもしれません。

僕がALC構造のお宅を担当する際に、雨漏りがあるときは、必ず上階から見て行きます。
ALCは非常に水が染みやすく、2階に出ている雨漏りの原因が4階部分にあることなどもザラだからです。
ALCはこれらの理由によって、地震に強いにもかかわらず、RCよりも値段が安い建材です。
しかし安いからこそ、RCよりもマメなケアが必要な建材でもあります。

〔関連記事:ALCの劣化症状〕

劣化症状(ALC)



意外と多い間違ったALCの外壁工事

上記でALC構造というものがどんな特性があって、どのような弱点があるのかを書きましたので、次はどのような補修工事だと雨漏りになってしまうかと言うことを、ご説明いたします。

ALCは、実際壁材として使用する際は、パネルをパズルのようにくみ上げますが、外壁は家によってさまざまな形状をしているため、パネルをはめるには狭い箇所が出てくることがあるのです。
そうなると、そこに端材をくっつけるのですが、この端材の処理の仕方で、雨漏りに繋がる場合があります。
先ほどもお話ししましたように、ALCはシーリングでジョイント部分を作りながら貼り付けるのが通常です。
ですので、端材にもシーリング材を打てばいいのですが、塗装のフィラーでくっ付けてしまう業者もいるのです。フィラーはデコボコやひび割れを埋めるための下地材で、防水効果はありません。
すると、塗装後にフィラーが切れ、そこから雨水が浸入し雨漏りになってしまうことが……。
さらに、工務店の工事でよく見かけるのが、目地が足りないALC構造の壁です。

ALCは、縦横と目地打ちをするのですが、工務店の多くは横目地だけ打ちます。
本来は、ツキツキといって、突き当たりから突き当たりに目地がクロスするように目地打ちをし、以下の写真のように窓枠まわりもしっかり目地を打つのです。

しかし工務店の場合、窓枠もただ壁にはめただけでシーリングしていない場合も。
こうなってしまうと、ALCの建物はムーブメントに耐えられず割れたり、シーリングを打っていない隙間から雨が入り込んだりして雨漏りにつながります。
せっかく地震に強いALCを選んでも、工事の仕方が不十分では効果が発揮されません。



関連動画 一級技能士による鉄骨ALC建物のシール作業





ALCには柔軟性が不ある分、その上から貼ってあるタイルにも影響が出る場合もあります。
こちらは別の現場の動画ですが、タイルの張り替えとシール、今後のクラック対応として誘発目地を作っています。



ALCに適正な工事、補修工事とは

ALCは地震に強いという面がある一方で、水に弱い建材であることをお話いたしました。

それでは、どのような工事が適当なのでしょうか。

それは、できるだけ細かく縦横に目地を打ちながらおこなう工事です。
また補修の際には、打診後外壁の破損部分をチェックし、板間はマシ打ちをし、サッシ周りはシーリングを撤去して新しいシール材を入れ、ALCの上に貼られたタイルの目地は撤去後に打ち替えをし、タイルの滑落部分は補修をし、その上に皮膜となる防水材を被せると良いでしょう。



今回のお客様宅では、この最後にかぶせる防水材にセブンSSが選ばれました。

セブンSSは、防水材として非常に良い材料です。
防水仕上げ材なのですが、表面に貼り付けられたタイル割れや目地割れ…つまりはALCのパネルを守ってくれます。
材料の用途として滑落防止は謳っていませんが、塗装するとフィルム状になるため、何もしないよりははるかに滑落を防ぐことも可能に。

セブンSSを使って、下地造りをじっくりすることで、ALCの利点を活かしつつ長持ちさせることができるのです。
ちなみに、通常であれば塗装の前に高圧洗浄をかけるのですが、ALCの場合は防水対策をした上で、高圧洗浄となります。
なぜなら、壁の中に水を入れたらせっかく工事する意味がないからです。
このセブンSSは、あくまでも塗装する前の下準備となります。

〔関連記事:ALC4階建ての防水工事と外壁補修の改修工事〕

ALC4階建ての防水工事と外壁補修の改修工事

ALCに適切な補修工事をするために

今回のお客様は、ALCという壁自体の問題点を理解してくださったことで、このセブンSSをご選択くださいました。
お客様からご希望として、「ご自宅と1階の店舗(大通りに面しているので目立つ)を持たせるために、しっかりとした補修工事がしたい」とお話をうかがっていましたので、僕も「それならば」とセブンSSを候補に入れました。

セブンSSは5回塗りのため、正直費用もかかります。そして薬の部類としては劇薬ですので、慎重に様子を見ながら工事することが必要です。
しかし、その分持ちもよく、ALCの建物を守ることに関してはピカイチでしょう。
お客様が求める効果がはっきりしていたからこそ、ALCという土台に適した建材選びが出来たのだと思います。

〔こちらの現場のセブンSS施工動画〕



塗装工事の選び方 大事なのはどう家を守りたいかということ

塗装職人にご依頼をくださるお客様の中には、どうしても予算の関係から思い切った工事に踏み切れない方もいらっしゃいますし、まだ安さを重視してしまい本来であれば気にしなければならない外壁の性質などに目を向けない方も……。

営業としては、少しでも自分の持っている知識を使ってお客様の家を長持ちさせられれば…といつも考えています。
それでも、そうした想いはなかなか伝わらないのです。

今回のお客様は、冷静にご自宅の把握をして下さり、ベストな工事のご選択をして頂きました。
ALCの状態を正しく理解して頂ければ、今現在費用がかかったとしても将来的には大規模な修繕の費用がかからず安くなるのです。
塗装は、それぞれの家で使う素材や工法などが変わります。

予算、立地、もともとの土地の状態や環境、家のポテンシャルなどによっても、工事の内容と費用は変わるのです。

よく、「お隣はこの金額だった」とおっしゃるお客様がいらっしゃいますが、お隣とお客様の家では立地も代わりますし、なによりも職人が違うだけでも家の状態は変わります。
だからこそ、使用している建材が正しく扱われているかなどを確かめた上での工事が大切です。
しっかりと、外壁材の理解をした上で工事を依頼すれば、その瞬間は費用がかかったとしても、将来的には安く済むことになるでしょう。

次回もこちらのお宅の他の施工内容について、お話ししたいと思います。
どうぞお楽しみに。





足場の完成と外壁タイルの打診検査

By タイル, 足場

先日から始まった世田谷での改修工事。

隣が有料パーキングのため駐車している車に気を付けながらの足場組立作業でした。

足場を終え本日は外壁の打診検査です。

3階建て鉄筋コンクリートビル改修工事足場開始

ただ足場が終わってもタイル張替え、塗装などなど作業がこの後も目白押しのため細心の注意を払っての作業をするとこには変わりありません。

足場を組んだ3階建ての鉄筋コンクリート建物



足場のアンカーです。

タイル部にドリルで穴をあけて固定することによって揺れ止めや倒壊の危険性を防ぎます。

タイルに穴をあけて設置した足場のうアンカー



ドリルでタイルに穴をあけてしまったら足場を解体するときにこの部分の処理はどうするのか?

こちらに答えがあります。

【足場は建物にどうやって固定しているのか?・・の参考動画】



シールも傷んでいました。

サッシ皿上のシールの劣化



口が開いてひび割れているのがわかります。

外壁鉄部のシールのひび割れ



タイルの打診をしマーキングをしました。

今回は注入より斫っての貼り替えが多そうです。

タイルクラックのマーキング





【外壁タイル打診検査の参考動画】



屋上です。

ウレタンの通気緩衝工法をします。

保護モルタル表面ですが、結構荒れています。

屋上の保護モルタル



パラペットのシールもご覧の通り傷んでいるのでやり替えます。

屋上笠木



屋上笠木シールの劣化



今日も寒いですが、天気もよくそびえ立っている世田谷ビジネススクエアもより近くに見えます。

世田谷ビジネススクエアと屋上

次回の施工はタイル張替えのためのハツリ作業がメインになると思います。

5階建てビルの外壁タイル滑落防止、打音調査と補強&張り替え

By タイル

RC建物の外壁の悩みで尽きないのがタイルの浮きです。

外壁タイルの浮きは滑落の危険性があるからです。

めったなことでは落ちたりしませんが、もし落下した時のことを考えると怖いですよね。

ではどのタイルが浮いているのか、また補強すべきタイルはどこなのか、それを診断するためのものが打診棒を使った打音検査です。

乾いた音が出れば浮いているという合図です。

試しにクイズ形式でこの動画をご覧ください。

もちろん見た目には同じですが、打診棒の音でどちらが浮いているか判別できるでしょうか?



乾いたカラカラする音が出る場所は浮いているタイルです。

そこにチョーク等でしるしをつけます。

マーキングといいます。

今回ご紹介のビルの打音調査はこちらです。



マーキングしたので、ドリルで穿孔していく準備の完了です。



そしてそこに補強をしていきます。

その補強はというとエポキシ樹脂という接着剤を注入します。

注入する際に使用するのが「注入ガン」です。

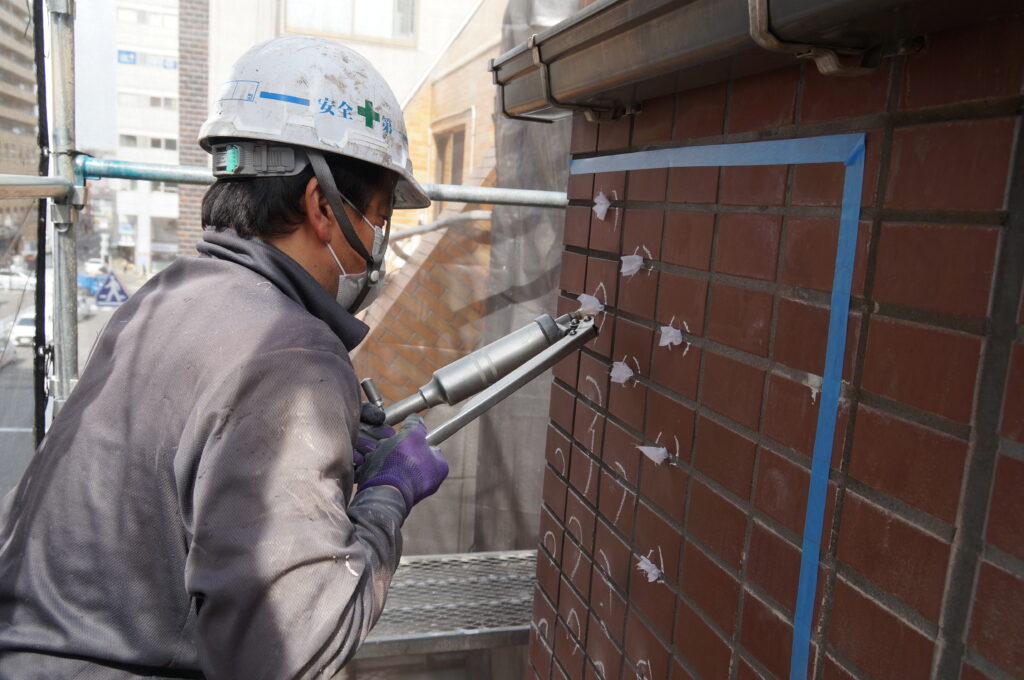

注入ガン(グリスガン)にエポキシ樹脂をセットしたら注入の開始です。

もしかしたら胸筋が必要になるぐらいの力を腕に伝えて外壁タイルの奥までしっかりエポキシ樹脂が行きわたるように注入します。



点在している白いウエスはタイルを汚さないようにあふれて出てくるエポキシ樹脂の汚れ防止のためのものです。

ステンレスピンが接着剤の補強材となる形でタイルの中でがっちり固定されるというわけです。





ビルやマンションの外壁は塗装という場合ももちろんありますが、タイル補強もとても多い工事なので大規模修繕では割とメイン的な工事になる場合もあります。

現場にもよりますがタイル補強をする場合は必ずと言っていいほど張替えする部分が出てきます。

貼り替えはタイル目地に沿ってディスクグラインダーにてカットしていき、ハツリ機でタイルを除去し貼り換えていきます。

詳しくはこちらの動画にて。





こちらタイル補修工事をまとめていますのでよかったらご覧ください。



こちら今回工事させて頂いたビル大規模修繕のタイル施工場面からご覧いただけます。

外壁タイル足場解体後

外壁タイルの浮き補修の完成

By タイル

マンションやビルの足場は触れ止めのために外壁にアンカーを打っています。

神奈川区、マンション大規模修繕の下地補修中~

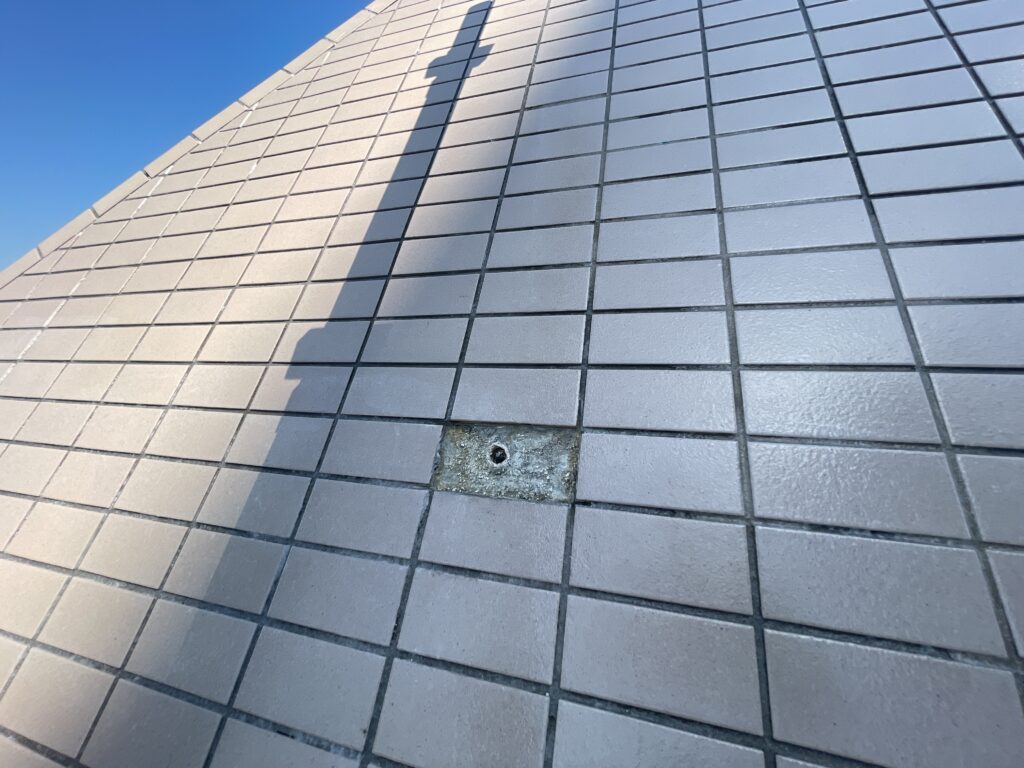

なので足場を解体する足場つなぎのアンカーがこのように見えている状態です。

足場のためのアンカーが見えている



足場解体後にタイルを貼りつけていきます。

足場解体後のタイル修繕



目地をモルタルで均していきます。

修繕タイルもしっかり補修



完成。

どこが補修した後かわからない写真



違う場所も。
足場を撤去した直後の状態。

斜壁に出るアンカーの写真



プラグが少し突出しています。
このままではタイルのきれいに貼れないためハンマーでアンカーをつぶしていきます。

タイルがしっかりと貼れるようにする



貼った状態。

タイル張替え後



完成。

足場用アンカータイル修繕完了



錆止めもしっかりする



施工前。

外壁タイル修繕前



施工後。

外壁タイル修繕後





外壁タイルkモルタル塗布

新築風に蘇る、5階建てマンション外壁タイルの塗装

By タイル

耐久性のとても高い外壁タイルですが、洗浄してきれいに汚れを落とせたとしても耐久性も新築同然になったわけではありません。

外壁タイルの頑固汚れもキレイに落とす、RC建物の薬品による洗浄

長期間にわたって強烈な紫外線が降り注ぐ過酷な夏や氷点下にもなるぐらいの厳しい寒さなどの自然環境にさらされてきています。

地震なども含め振動の影響からひび割れや浮きによる滑落などの可能性がないわけでもありません。

タイル部が大丈夫でも目地部からのエフロレッセンスの発生ということもあります。



エポキシ樹脂の注入による外壁タイルの浮き補修で滑落防止すればよいのですが、せっかく足場を組むのでそれだけで済ますのももったいないといえば勿体ないです。

エポキシ樹脂の注入による外壁タイルの浮き補修で滑落防止

今回の巣鴨の現場は補強したタイルの上からさらに透明な塗装をします。要はクリヤー塗装です。

こちらが今回使用した透明塗装のセブンSS。

セブンケミカルのセブンSSの材料の一斗缶

セブンケミカルのセブンSS



セブンSシーラーをたっぷり塗布していきます。

もちろん丁寧に高圧洗浄をした後からだからこそシーラーの効果も万全となります。

塗り残しのないようにローラーに集中して塗っていきます。

外壁タイルにシーラー塗布

外壁タイルにシーラーを塗布





こちらが下塗り塗料のセブンSシーラー15キロ缶。

トップコート左、右シーラー

トップコート左、右シーラー



翌日、シーラーがよく乾燥されているか確認をして次はトップコートを塗布していきます。



タイル自体は陶器なので塗料の吸収は少ないですが、モルタル目地は吸収するためたっぷりと塗布していきます。

乳白色の液体が乾燥すれば透明になってきます。

塗布後は乳白色状態



こちらは足場を解体した時用の壁つなぎのアンカー部分のタイル。
こちらも事前に塗装しておきます。

壁つなぎ後に貼るタイル



※壁つなぎを取った足場解体時の外壁のようす。解体したらこの部分に貼ってきます。

アンカーのタイル部

解体後に貼る様子



引き続きトップコートの塗布です。

ローラーによるトップコート



クリヤー塗装は塗り継ぎが目立ちやすく乾燥時間を考慮に入れて、職人同士並列に並んで施工していいきます。

塗り継ぎムラを出さないのも職人技



塗布後少々の時間経過後。

目地モルタルにも吸収させていく。



まだ乾燥しきれていない状態ですが、良い艶の輝きを放っていきます。

タイルの復活



上階から1階へ。



細かい部分も塗り忘れなく徹底的に。





外壁タイルの頑固汚れもキレイに落とす、RC建物の薬品による洗浄

By タイル

本日はこちらの以前行った現場のように薬品を使った外壁タイルの高圧洗浄です。

マンション大規模修繕 外壁タイルの酸洗い

高圧洗浄機を2台使用し2日間に渡っての洗浄です。一般に洗浄機のホースは30mが多いです。

さらに5階建てなのでそれなりにホースの長さも必要で状況によっては延長もしますが長くなって高さもあると圧も下がってしまうこともあります。

2台並んだ高圧洗浄機

2台並んだ高圧洗浄機



ご覧のとおりタイルはかなり汚れています。

ここまで汚れてしまうといくらガソリンエンジン駆動式の高圧洗浄機でも中々落ちません。

洗浄機でもなかなか落ちない外壁タイルの汚れ



強力粉末洗浄剤で原液を作る前の準備です。

粉末の薬品



斜壁のため単管足場に乗って洗浄をします。

天気がいいですが斜壁でメッシュシートが張れない分高さを感じます。

高さを感じる斜壁



新品タイルを張り替えた部分との汚れの差が激しいです。

新しく張り替えたタイル部分はすぐ分かる



汚れに水分を含ませるように濡らし研磨するようにこすりながら洗浄をしていきます。

薬品塗布しながら磨く



タイルの良いところは外壁塗装と違って頑固に汚れても復活するところです。

恐らくほぼ新品のタイルに戻ったようになったかと思います。

洗浄前後がよくわかる



洗浄前と一部張り替えた部分と洗浄後のタイルです。

薬品洗浄でここまで変わる



水気を取りながら拭いていきます。

拭き上げもしっかりと



まだまだ工事は続きますがとてもきれいなりました。

薬品だけの力だけではなく丁寧な職人作業の合わせ技なのです。

少しでも空き室対策に貢献できればなおうれしいですね。

薬品洗浄後の壁



こちらは別の現場ですが以前行ったタイルの洗浄の動画です。



外壁タイル剥がし

エポキシ樹脂の注入による外壁タイルの浮き補修で滑落防止

By タイル

いよいよ外壁タイルの補修です。

内容はこちらと同様タイル張り替えとエポキシ樹脂によるアンカーピンニング注入工法による作業です。

ひび割れ、欠損など、5階建て鉄筋コンクリートの下地補修

これで浮いているタイルを補強します。まずは張替え部分のタイルの撤去から始めます。目地に沿ってディスクグラインダーの刃を入れていきます。

職人技でまっすぐに切り込みを入れていきます。

ディスクグラインダーによる外壁タイル部の目地をカット



斜壁足場のため作業性はいいとは言えませんが青空の中、手ぶれしないように集中して作業します。

外壁タイル剥がし斜壁



目地に切れ込みを入れたらハツリ機を使って撤去していきます。

外壁タイルのハツリ



上階のハツリ-ほど撤去したタイル破片とごみが落ちるため落下させないように配慮します。

ハツリ時のタイルの落下を防ぐ



打ち継ぎ目地のシール部も劣化して完全に破断と剥離をしていました。

打ち継ぎ目地の劣化



エポキシ樹脂を注入するために再確認の打音検査です。

ハンマーによる打音検査



ドリルで穿孔します。

ドリルでタイル目地部に穴をあける



ドリルで穿孔した後は切り粉が詰まっているのでブロアーで穴の中をきれいに清掃します。

ブロアーで清掃



エポキシ樹脂があふれてタイルを汚さないために注入はウエスを軽く詰めながら行います。

エポキシ樹脂の注入の際あふれないようにする穴にウエス



エポキシ樹脂を入れたグリスポンプをウエスを当てた穴に差し込み注入した後ステンレスピンを挿入します。

グリスガンによるエポキシ注入



穴の奥まで注入させてエポキシ樹脂を行き渡せるように注入していきますが、結構腕力が必要なのです。

グリスガンを使ってエポキシ樹脂を注入する職人



引き続き次回もこの巣鴨の現場をお伝えしていきます。

斜壁タイルにエポキシ樹脂注入







外壁タイル修繕作業

浮いた外壁タイルの張り替え交換とモルタル目地の補修

By タイル

打音検査をして浮いた個所のほとんどはエポキシ樹脂の注入で大丈夫でした。

本日はエポキシ樹脂では補強しきれない個所の外壁タイルをこちらのようにハツリながら張り替えていきます。

港北区でマンション修繕:タイルの補修

ちなみに張り替え部のタイルははつって撤去済みです。

すでにクリヤー塗装をしてある新品のタイルを貼っていきます。

張り替えたばかりのタイルは白く目立ちますが、その周りの汚れて劣化しているタイルは酸洗いによってこれからきれいに洗浄していきます。

外壁タイル修繕後



新品のタイルは築年数が経過しても在庫で残している場合もありますが、もしない場合は新たに窯焼きをして特注にて発注をします。

まったく同一でなくとも類似品のタイルが販売されていることもあります。

新規タイル貼付けがよくわかる写真



タイルの貼り換え後は目地モルタルをコテによって埋めていきます。

タイル張替え後モルタルで仕上げ



隙間がないようによくモルタル多を刷り込んでいきます。

タイルの目地を埋める



斜壁のためメッシュシートが切られていない場所なので余計高さが感じられるますが、丁寧に集中して作業をします。

メッシュシートがない斜壁高さを感じさせる



斜壁が終わったら下層階に移動していきます。

撤去された部分。

外壁はコンクリート、モルタル、タイルという順番になっていますが、これはコンクリートが見えている状態です。

タイル張替え前



こうして1枚1枚丁寧に張り付けていきます。

目地の直線がまっすぐになるように微調整をしながら張り付けていきます。

タイル職人によるタイル貼り



陶磁器質タイル用接着剤を使用して貼り付けていきますが張った後はタイルの重力で下がってくる場合があるため乾燥過程において高さを微調整して修正していきます。

微調整しながら行うタイル張替え



こちらは違う現場となりますがALC外壁建物のタイル張りの張り替え動画です。



豊島区巣鴨でタイル張替えの工事点検

By シーリング(コーキング), タイル

巣鴨地蔵通商店街のすぐ近くにあるマンションでの作業です。

巣鴨地蔵通商店街

巣鴨提灯

沢山の提灯に圧倒されつつ・・・



現場は道路に面したマンションで全面足場は狭く組まれています。

足場



ですが、作業は手際よく行われています!

斜壁タイルの上の足場

青空の下、外壁の洗浄が終わりとてもきれいに仕上がっています!



シーリングの張替え中で、職人さんが専用工具を使い劣化したシールを外します。



シーリング 劣化

お客様に満足していただける仕上がりとなると思います!

見逃さない!徹底的な5階建て外壁タイルのひび割れ打音検査

By シーリング(コーキング), タイル

外壁タイルの浮きを発見するために打診棒を使い打音検査をしていきます。

タイルの打音検査とUカット



7枚の外壁タイルが浮いています。



斜壁のため、この部分だけ楔足場ではなく単管足場のため体制もつらいですが丁寧に打検をしていき浮いている個所を見つけていきます。



ハンマーを横にすらしながらカラカラと乾いた音がする場所を発見していきます。
乾いた音は浮いているサインです。



クラックのある外壁タイルは交換をします。

外壁タイル クラック

外壁全体を転がすのはかなり時間が掛かります。

職人による打音検査

シール目地のタイルの断面剥離。



洗浄前の外壁タイルの上なので滑らないように作業をします。



打ち継ぎ目地の旧シールの撤去をします。
